L.V اور آٹو سسٹم

L.V اور آٹو سسٹم

    کم وولٹیج بجلی کی فراہمی کا نظام دوہری بجلی کی فراہمی کے موڈ کے طور پر ڈیزائن کیا گیا ہے۔ اہم آنے والی کابینہ ڈوئل پاور آٹومیٹک سوئچنگ سوئچ سے لیس ہے۔ جب ایک آنے والی لائن ناکام ہوجاتی ہے یا اس کی بحالی کی جاتی ہے تو ، یہ خود بخود کسی اور بجلی کی فراہمی میں تبدیل ہوجائے گی ، جس سے بجلی کی فراہمی کی وشوسنییتا میں بہتری آئے گی۔ سامان کے مستقل آپریشن کو یقینی بنائیں۔

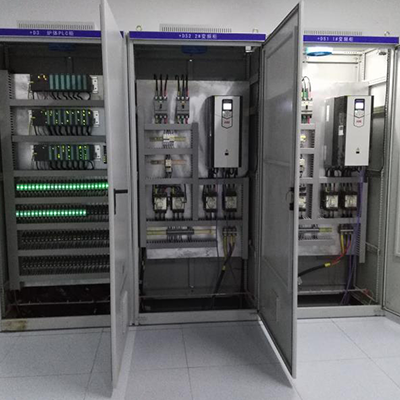

     کم وولٹیج پاور ڈسٹری بیوشن کابینہ غیر معیاری قسم کو اپناتی ہے ، اور تحفظ کی سطح IP42 ہے۔ ایم سی سی کیبینٹ ، پی ایل سی کیبنیاں ، فریکوینسی تبادلوں کی الماریاں اور دیگر کابینہ پلاسٹک سے چھڑکنے والی اسٹیل پلیٹ سے بنی ہیں ، اور اصل پلیٹ کی موٹائی 2 ملی میٹر سے کم نہیں ہے۔ کابینہ میں بسبار اور برانچ بسبار گرمی سے ٹکرانے والے موصلیت والے آستین سے لیس ہیں ، اور کابینہ میں نیچے کی پلیٹ ہے۔       آپریٹنگ ٹیبل کا جزو پینل 304 سٹینلیس سٹیل سے بنا ہے ، جو پائیدار اور خوبصورت ہے۔

    کابینہ میں برقی اجزاء کا انتخاب بین الاقوامی شہرت یافتہ برانڈز جیسے سیمنز ، شنائیڈر ، اے بی بی ، اے بی ، وغیرہ سے کیا جاتا ہے ، جو کم ناکامی کی شرح کے ساتھ محفوظ اور قابل اعتماد ہیں۔

بنیادی طور پر سیمنز S7-300 سیریز PLCs کے دو سیٹ اور IPC کے دو سیٹ شامل ہیں۔ آئی پی سی ایک انجینئرنگ اسٹیشن (اپر مانیٹرنگ کمپیوٹر) ہے ، جس میں ایپلی کیشن سافٹ ویئر ون ایکس پی اور کنفیگریشن سافٹ ویئر ون سی سی ہے۔ یہ بنیادی طور پر آرک فرنس کی پیداوار کے پورے عمل اور پیرامیٹر کی نگرانی کو مکمل کرتا ہے۔ PLC1 فرنس باڈی کنٹرول کے لئے ہے ، PLC2 الیکٹروڈ ریگولیٹر کنٹرو کے لئے ہے ، اور نیٹ ورک مواصلات نیٹ ورک کارڈ اور مواصلات کی دیگر لوازمات کے ذریعے صنعتی ایتھرنیٹ تشکیل دیتا ہے۔

بنیادی سطح کا آٹومیشن بنیادی طور پر سیمنز S7-1500 PLCs کے دو سیٹوں اور دو ایڈونٹیک صنعتی کمپیوٹرز پر مشتمل ہے۔ ایڈونٹیک کا صنعتی کمپیوٹر ، ایک اعلی سطحی مانیٹرنگ کمپیوٹر کی حیثیت سے ، بنیادی طور پر لاڈلی ریفائننگ بھٹیوں کی پیداوار کے پورے عمل اور آپریٹنگ حیثیت اور اہم سامان کے پیرامیٹرز کی نگرانی کو مکمل کرتا ہے۔ اور معلومات کا تبادلہ کرنے کے لئے اسٹیل میکنگ اور مسلسل معدنیات سے متعلق نظام کے ساتھ نیٹ ورک کے لئے پروسیس کنٹرول اور مینجمنٹ لیول انٹرفیس کو ذخیرہ کرتا ہے۔

تکنیکی تقاضوں اور سازوسامان کے عمل کی ضروریات کے مطابق ، اس معاہدے میں تجویز کردہ برقی نظام دو سطح کے نیٹ ورک ٹکنالوجی ، کمپیوٹر کنٹرول ٹکنالوجی ، پی ایل سی فیلڈ بس ٹکنالوجی ، آل ڈیجیٹل اے سی فریکوینسی تبادلوں کی رفتار ریگولیشن اور انٹیلیجنٹ انسٹرومنٹ سسٹم تین- پر مبنی ہے۔ بجلی سے مربوط کنٹرول اسکیم۔
